GF 压力/液位传感器的安装

GF 压力/液位传感器的安装

I. 浸没式安装
• 2450与2250所带的电缆长度分别为4.6m与10m。
• 与传感器相连的可以是延长管或是防水保护管，涂上螺纹密封胶。
• 在延长管的顶端加上电缆封套，防止湿汽侵入或积存在管内。
• 对于2450传感器：不要将传感器的后端封死(如用硅类密封胶或环氧密封
胶)，这样会因为大气压变化或温度变化而产生测量错误。对于2250，它自身带一段与大气相通的毛细管，长度与电缆相同。所在在安装时不能扎紧这段毛细管。
安装提示
• 对于浸没式安装，8050-1与8052-1两种

II. 在线式安装
• 2450可通过靠近端头的螺纹安装在三通上。
• 传感器可带或不带一体式组件安装。该组件可安装在接线盒或仪表上。
• 关于一体式安装与利用接线盒的分体
安装，请见下面的说明。
接线盒是很有用的。

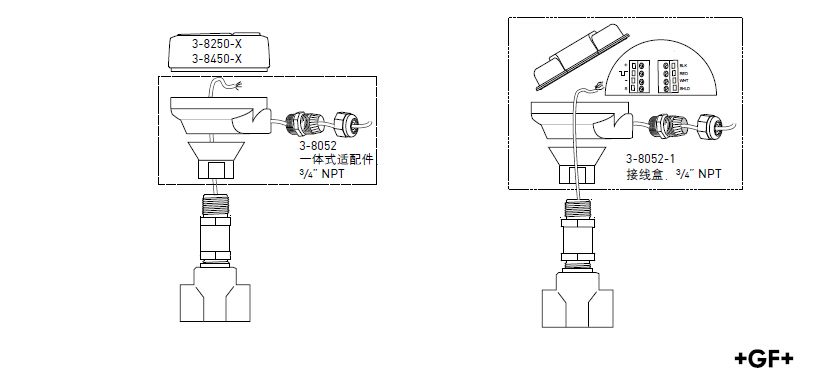

一体式安装
3-8052一体式适配件可直接把8450压力
变送器或8250液位变送器安装到2450传
感器上。
• 选用自带电缆长度为0.15m的2450传感器，并输出S3L数字信号。
• 在过程连接螺纹上使用密封胶或PTFE密封带，检查并确认螺纹完整。不要使用坏的螺纹来安装传感器。
• 用手旋11/2圈螺纹把传感器旋紧到过程接头上。

远程安装
一体式适配件3-8052-1带有接线盒与3/4”NPT连接螺纹，可以很方便地将2450或2250的电缆延长更远。
适配件含有：
• 连接螺纹是3/4” NPT
• 带有封盖与接线端子
• 1/2” NPT防水密封接头，产品编号为3-9000-392-1

安装提示
• 传感器可安装在任何带DN20( 3/4”) FNPT螺纹的三通上(用户自备)。
