GF电导率/电阻率电极的安装

GF电导率/电阻率电极的安装
I. 浸没式安装
带2850电子变送组件的2819系列、2839系列电极。
• 带2850电子变送组件的电极情况如下
图所示。
• 安装支架、电缆保护管与延长管需要
用户自备。
2819系列中各电极的安装方法非常
相似。电极螺纹为3/4” MNPT，安装
在带3/4” FNPT螺纹的安装件上(用户
自备)
安装提示
• 在开口容器里，电极
安装在静水井里，以
防止电极俘获气泡

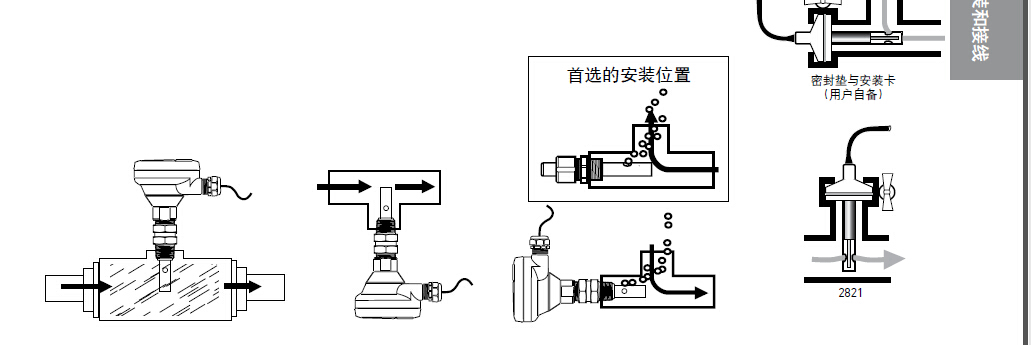

II. 在线式安装
• 电导率/电阻率电极可以安装在带有标
准3/4” NPT或ISO 7-R 3/4螺纹的安装件
上。
• 对于在线式安装，的安装方向是
能够让水直接进入到电极中。这样可
以避免电极俘获气泡，电极能接触到
连续不断的水样
• 如果电极是竖直安装在三通上，请注
意保持电极上的流道孔不要凹陷在三
通中。倒置安装会避免俘获气泡。
• 大尺寸的三通或流通池对于在线式安
装很有帮助。
• 少要上紧四圈螺纹才能保证满足产
品的承压等级参数。
卫生级连接方式
• 2819、2820、2821三
种卫生型电极所配的
卫生型安装件分别为
1”，11/2”与2”。
