NDT160便携式可分体式表面粗糙度仪

便携式可分体式表面粗糙度仪NDT160是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。

适用范围：金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。

主要特点：

l 机电一体化设计，体积小，重量轻，使用方便；

l 一体式、分体式自由选择测量方式，支持侧向、向上等多种方向测量；

l 采用 DSP 芯片进行控制和数据处理，速度快，功耗低；

l 多参数 Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2等参数；

l 大量程测量范围可达320μm（±160μm）

l 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；

l 简易按键和触摸屏双操作；

l 支持蓝牙打印和手机APP操作；

l 显示信息丰富、直观、可显示全部参数及图形；

l 兼容 ISO、DIN、ANSI、JIS 多个标准；

l 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

l 有剩余电量指示图标，提示用户及时充电；

l 可显示充电过程指示，操作者可随时了解充电程度

l 连续工作时间大于 20 小时

l 超大容量数据存储，可存储 100 组原始数据及波形。

l 实时时钟设置及显示，方便数据记录及存储。

l 具有自动休眠、自动关机等节电功能

l 可靠防电机走死电路及软件设计

l 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息；

l 人体工学壳体设计，坚固、小巧、便携、可靠性高。

l 中/英文语言选择；

l 可连接电脑和打印机；

l 可打印全部参数或打印用户设定的任意参数。

l 带蓝牙；手机App；

l 可选配曲面传感器、小孔传感器、深槽传感器，极小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。

技术参数

售后服务：用户按《使用说明书》正常操作条件下，本公司产品实行三个月内包换，两年内免费保修（但易损易耗件探头传感器连接线除外），并负责产品的终身维修。

以下附传感器图片、尺寸、适用范围；以及粗糙度仪附件图片、使用说明

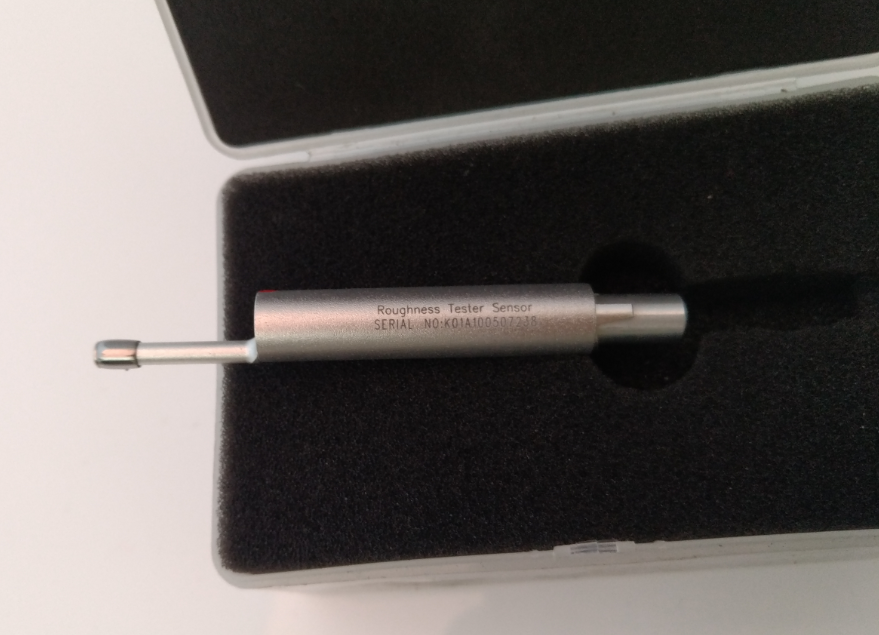

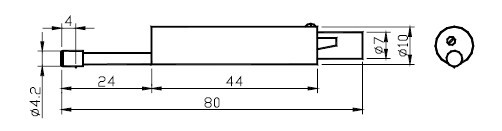

一：小孔传感器KS100/TS100：可测量平面、圆柱表面粗糙度，测量孔内表面时，孔径大于5mm，深度22mm。 NDT160分体式粗糙度仪配小孔传感器KS100时候，一般要加配测量专用高度尺支架或者大理石测量平台支架或者小测量平台；

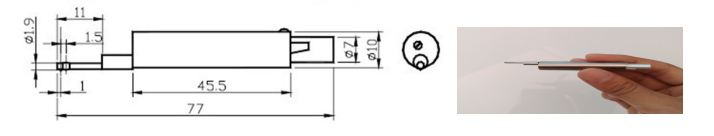

二:极小孔传感器KS120：可测量孔径大于2mm的孔内表面粗糙度，深度为9mm，也可测量平面、柱面。小NDT160分体式粗糙度仪配极小孔传感器KS120时候，一般要加配测量专用高度尺支架或者大理石测量平台支架或者小测量平台；

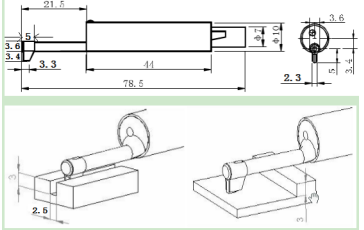

三：KS130沟槽传感器：可测量槽宽≥2.5mm，槽深≤3mm的沟槽表面粗糙度和高度≤3mm的台阶表面粗糙度

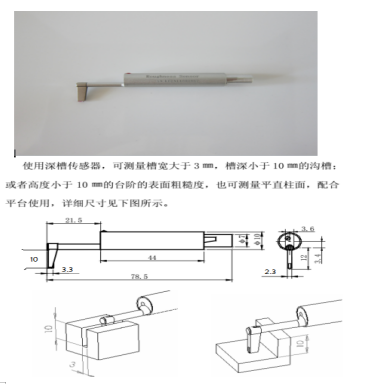

四:深槽传感器KS131：可测量槽宽大于3mm，槽深小于10mm的沟槽；或者高度小于10mm的台阶的表面粗糙度，也可测量平面、柱面，NDT160分体式粗糙度仪配深槽传感器KS131时候，一般要加配测量专用高度尺支架或者大理石测量平台支架或者小测量平台；

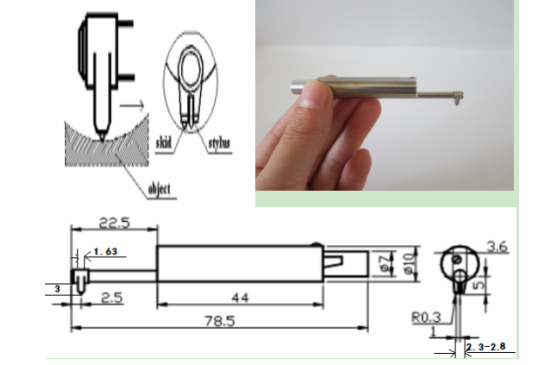

五：曲面传感器KS110：测量曲率半径大于3mm的曲面/弧面。

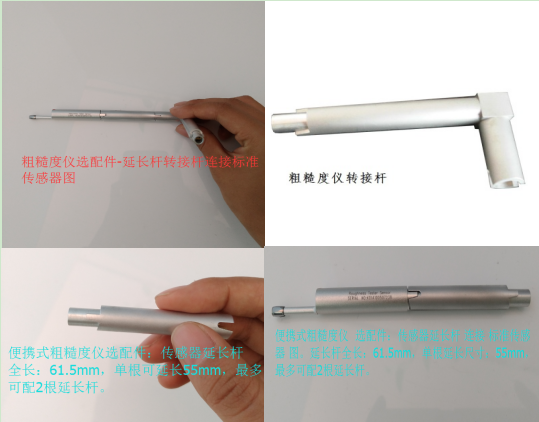

注意：1，以上传感器不够长可配延长杆(见下图) 。横向位移还可以配转接杆(见下图) 。

2，标配含标配传感器（NDT150\NDT120标配传感器为KS100;NDT160标配传感器为KS130沟槽传感器）。根据实际情况可以加配或者替配其他传感器。

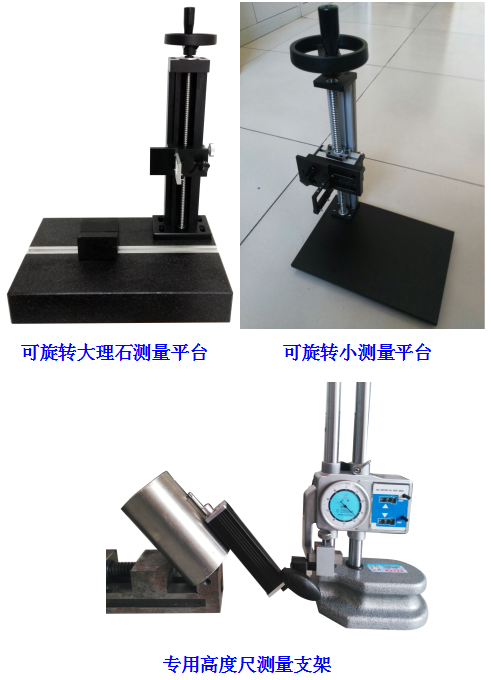

3，选择小孔传感器、深槽传感器、曲面传感器时，需加配小测量平台（见下图）或者加配大理石平台（见

下图），便于准确测量，防止仪器摔落。
