Schwenk OD塞规式内径量仪
产品型号:Schwenk OD
产品品牌:德国Ultra总代理
产品简介:

Schwenk OD塞规式内径量仪

OD柱塞规是一款机械型、两点接触式内径测量系统,适合于手动和自动测量。每一个测量规都是根据的直径和相应的公差特别订做。



OD柱塞规可以订做的尺寸从1.6800mm,除了测直径外,也可以检测直径的外形,如真圆度和圆柱度,柱塞规测量值的显示,通过显示表显示,显示表可先用机械表、数显表或电子探头。




优点:

  • 操作简单


  • 测量快速

  • 大的测量稳定性


  • 稳定可靠的测量仪器

  • 想要取得快速及可靠的测量结果时,OD柱塞规是理想的选择:


  • 直接用于加工机床上

  • 用于初检或检查


  • 用于试验室内的精密测量



功能:

  • 对中

      在孔内测量时,OD柱面的表面线与测量仪自动对中。OD柱面的长度根据直径的大小选定,以获取理想的对中效果。


  • 测量行程的转移

  带有测量触点的探头置于柱塞规中。探头被锥形的测针分开,测针的材质为耐磨擦的钨钢。

与被测物的测量触点移动,将移动量转移锥形测针,随着测针的移动,移动量会直接在与之接触的显示表上显示出来。锥形测针通过精密磨削加工而成,很好的保证的测量精度。






Schwenk OD塞规式内径量仪

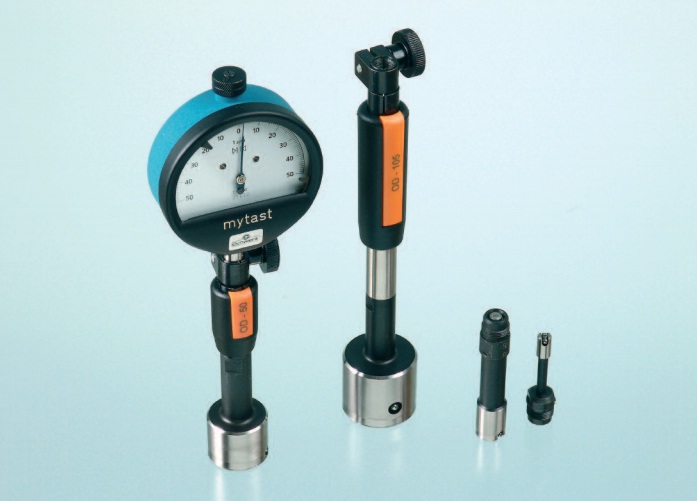

适用于各种孔径的开口型OD塞规

Schwenk OD塞规式内径量仪

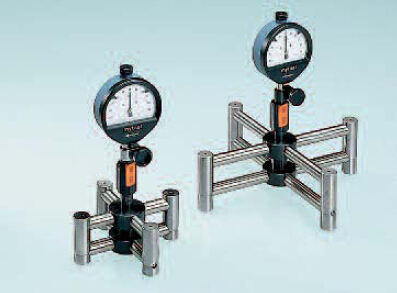

直径≥130mm的十字测头,用于定位肩部或与深度限位器一起测量


Schwenk OD塞规式内径量仪

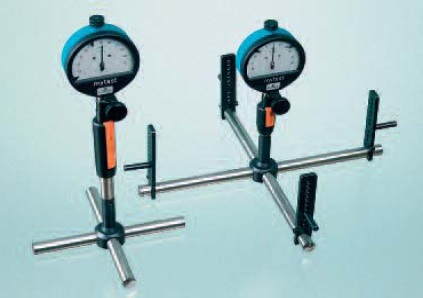

十字测头(带滚轴),直径≥130mm,用于通孔或深孔


Schwenk OD塞规式内径量仪

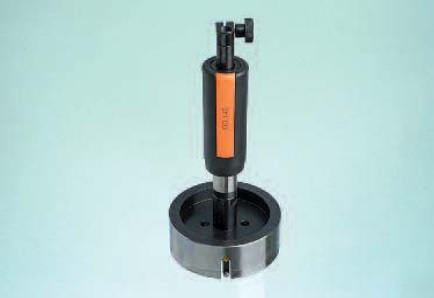

 直径60mmOD测头


Schwenk OD塞规式内径量仪

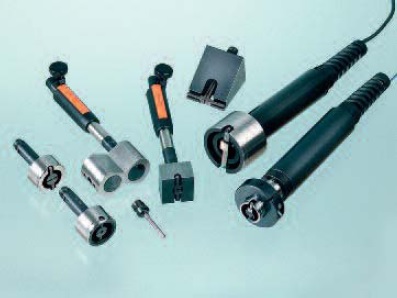

OD特殊测头

集成电感测头,直径≥25mm,触电和/或测头使用Delrin塑料材质,用于易刮伤,抛光的工件;红宝石、陶瓷、金刚石或镀铬触点;两个或多个测量轴,用于平面平行距离测量的特殊测头。

Typ A :

标准套筒

Typ B :

用于通孔

No. 3010 0002: Ø 6.1 – 9.0mm: h=6mm

No. 3010 0002: Ø 9.0 – 12.0mm: h=10mm

Typ C :

用于盲孔

Ø

mm

h mm

Typ A

No

h mm

Typ B

No

h mm

Typ C

No

2,5 – 6

1,5

3000 0000

6

3000 0002

1

3000 0001

6,1 – 12

2,5

3010 0000

6/10

3010 0002

1

3010 0001

12,1 – 20

2,5

3020 0000

10

3020 0002

1

3020 0001

20,1 – 30

3,5

3030 0000

10

3030 0002

1,2

3030 0001





Ø

mm

h mm

Typ A

No

h mm

Typ B

No

h mm

Typ C

No

30,1 – 40

3,5

3040 0000

10

3040 0002

1,2

3040 0001

40,1 – 60

3,5

3050 0000

10

3050 0002

1,2

3050 0001

60,1 – 80

4,0

3060 0000

10

3060 0002

1,2

3060 0001

80,1 – 100

4,0

3070 0000

10

3070 0002

1,2

3070 0001
