磁性材料测量——磁极化强度(J)、磁感应强度(B)和磁导率(

磁性材料测量——磁极化强度(J)、磁感应强度(B)和磁导率(μ)

     磁感应强度（B）

磁感应强度，英文为magnetic flux density，即磁通量密度。是指试样受交变磁化时，特定磁场强度峰值
 对应的磁感应强度峰值，磁感应强度用符号B(0.01H)表示，单位为T(特斯拉)。

多年来，磁性材料磁化一直由磁场强度（H）和磁感应强度（B）这两个参数表示。然而，近几年前
 结论是：与磁感应强度相比，为少数人熟知的名词----磁极化强度J(J=B-μ0H)能更准确地描述材料的磁化状态。

此外，现在有些认为，可采用磁化强度M来更好地描述磁性材料。在磁性材料磁场测量上有两个
 学派：一个是通过应用安培定律（通过测量励磁电流）间接测量；另一个通过测量线圈（应用法拉第电磁感应定律）直接测
 在真正选择测量磁场的传感器时，目前仍在讨论是测量磁场强度H还是磁感应强度B。因此，与建立了明确术语的电参量测量相
 磁性测量有许多基本问题仍在讨论中。
 注1：磁性材料由磁感应强度B描述，实际上，用标准爱泼斯坦方圈法和单片法测量的是磁极化强度。近，
 许多标准推荐采用磁场极化强度J替代磁感应强度B。

磁极化强度是个东东？

                                                     磁极化强度（J）

英文名是magnetic polarization，物理意义上解释为单位体积磁性介质的磁偶极矩，也称内禀磁感应强度。符号为Bi或J，单位是T（特斯拉）。

 磁感应强度与磁极化强度之间是关系呢？

不知各位注意没有，Q/BQB480-2014标准的术语和定义中有一个注：
“注：给出磁感应强度值是多年来的惯例，实际上，实际上，用标准爱泼斯坦方圈法和单片法测量的是磁极化强
 按照GB/T 3102.5-1993 定义为：
J=B-μ0H
式中，J是磁极化强度，B 是磁感应强度，μ0 是真空磁导率(4×10-7H/m)，H是磁场强度。”

在软磁材料典型应用中，磁场强度的值通常是不大于1000A/m，μ0为4×10-7H/m，所以磁感应强度B和磁极化强度J之间区别极小。

高的磁极化强度（磁感应强度），意味着铁芯的磁化能力强，铁芯的激磁电流降低，比总损耗和铜损都降低。当电机或变压器容量不变时，磁极化强度高可使铁芯体积缩小和重量减轻，节省电工材料、导线等的用量，并使铁芯铁损和制造成本降低，有利于制造、安装和运输。

                                                     磁导率(μ)

磁导率 英文名称：magnetic permeability 表征磁介质磁性的物理量。表示在空间或在磁芯空间中的线圈流过电流后、
 产生磁通的阻力、或者是其在磁场中导通磁力线的能力、其公式μ=B/H 、其中H=磁场强度、B=磁感应强度，常用符号μ表示，
μ为介质的磁导率，或称磁导率。

磁导率取决于许多其他因素：频率和谐波（正弦波磁感应强度偏差）等。对于更高的频率，应该考虑磁导率的实部和虚部（复数磁导率），
 两者的关系为μ=μ’+jμ’’。因此，从物理学角度来看尽管磁导率是一个非常有用的参数，但在技术应用方面，应用磁化曲线作为磁化过程的
 描述更加合理。尽管如此，在某些应用过程中，磁导率还是重要的因素。例如，电磁屏蔽设计（磁导率值越高，屏蔽效果越好）、磁选矿机设
 计。在这些设备上，尽可能使用磁导率的磁性材料。目前，铁磁材料的相对磁导率可高达100万。

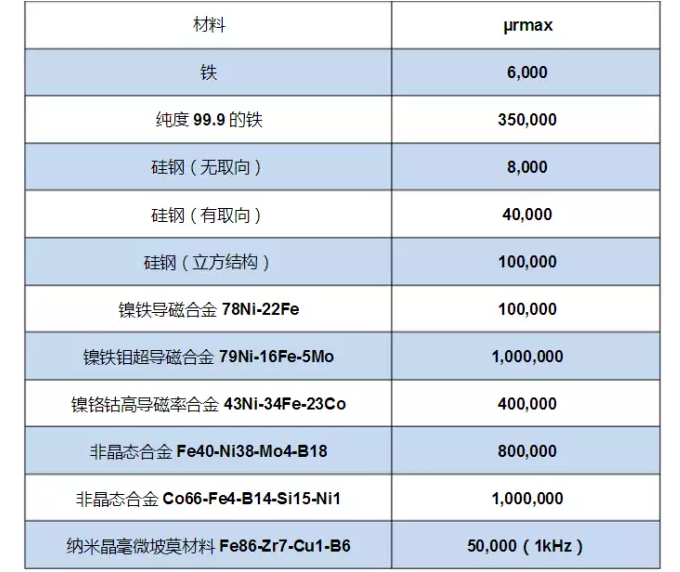

下图给出了一些相对磁导率大的典型工业用铁磁材料
