感应式电导率原理及应用

感应式电导率原理及应用

感应式电导率原理

传感器探头内部分发射和接收线圈两部分, 在发射线圈上加载正弦交流电可以产生交变磁场, 接收线圈上就会产生一个感应电流, 测量此电流强度, 并通过电流和介质电导率间的比例关系就可以确定电导率值, 每个探头的比例系数都和它的几何外形有关, 比如有物体接近探头时, 比例系数就会改变.

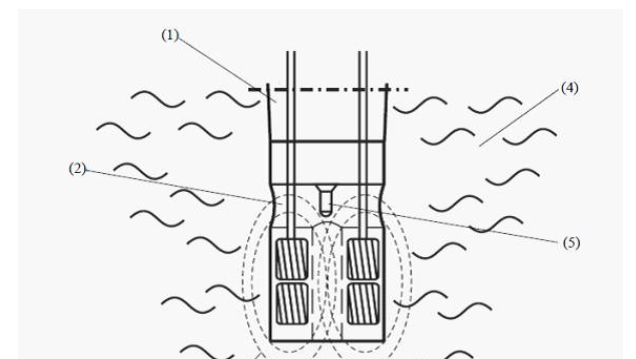

注：图中 (1) 有机合成材料的外壳 ；  (2) 介质导流通道 ；(3) 液体介质的导电环路 ；   (4) 液体介质；  (5) 温度传感器 Pt100

感应式电导仪主要用于测量和监控液体介质中的电导率及浓度值, 尤其适用于高离子浓度和高污浊度的介质, 如液体中含有大量污泥, 油脂, 石膏石灰等沉淀物。内置的温度传感器可以快速准确地测量介质的实时温度, 以便在不同温度下计算相对于标准温度的电导率值。通过对输出继电器的设定, 可以实现过程中电导率及浓度的极限值监控和警报控制。

感应式电导率特点

● 感应电导率技术，消除了堵塞和极化的误差。

● 大孔径传感器，长期稳定。

● 安装结构多样，安装灵活。

● 宽阔的电导率（1uS/cm～2S/cm）和温度（-20℃～120℃）可调范围 。

感应式电导率应用领域

● 适用于使用接触式电极可能造成堵塞的所有领域。

● 适用于除（超）纯水外的所有领域。

● 适用于传统系统会堵塞或腐蚀的所有泥浆应用领域。
