什么是两线制？什么是四线制？

是两线制？是四线制？

用户经常分不清有源信号，无源信号以及两线制、四线制仪表信号的区别。在使用时，现场接线也经常出错。针对这些问题，在此简单介绍相关内容， 供大家参考。

有源信号/无源信号：

有源/无源信号一般是针对电流信号而言，如4-20mA。有源/无源是看提供4-20mA信号的那台设备是否有独立的工作电源线，如果有（220VAC或24VDC），则它输出的信号为有源信号，否则为无源信号。对于有源信号的连接很简单，只要隔离分配器输入端的正端和负端分别对应4-20mA信号源设备的正端和负端就可以了。对于无源信号的连接，需要注意了，因为提供无源信号的那台设备（假设A设备）没有独立工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。因此，隔离分配器往往要求有配电功能，如配有24VDC输出的，当它采集4-20mA信号时就可以同时提供24VDC给A设备。如果您选了隔离分配器没有配电功能，但又要它采集A设备的信号时，我们可以串一个24VDC电源来解决，但一定要按照我们提供的接线图来接  线。





两线制仪表只有两根线，是没有接电源的线的，即它们没有独立的工作电源接线，电源需要外部引入。它们的两根线既要传输电源又要传输信号。它们输出的信号称为无源信号。

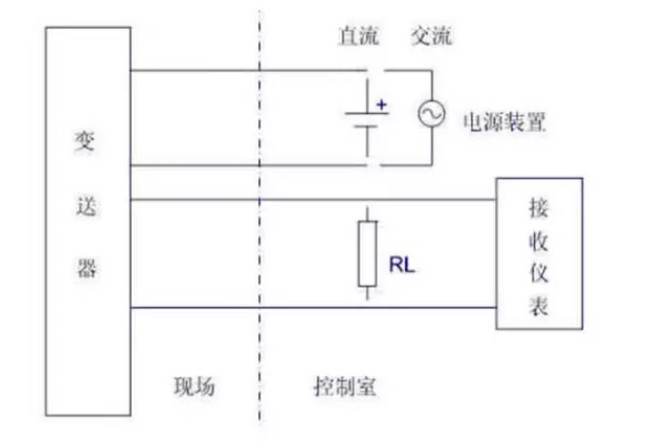

四线制仪表，共有四根线，其中两根线接电源正端和负端，另外两根线是输出信号的正端与负端。它们输出的信号是有源信号。

输出信号的区别：

对于两线制仪表而言，其输出信号以4--20MA.DC的居多(也有频率信号输出的)。但四线制仪表其输出信号就多了如电流信号4-20MA.DC、0-10MA.DC，电压(毫伏)信号、频率信号等
